Huile de lin : application et séchage — guide pratique d’atelier

L’huile de lin compte parmi les plus vieilles finitions du travail du bois, documentée depuis l’Antiquité et toujours en usage chez les artisans pour sa pénétration profonde, sa transparence et son innocuité relative par rapport aux vernis synthétiques. Sa contrepartie est la lenteur : là où un polyuréthane est sec en quelques heures, l’huile de lin demande de plusieurs jours à plusieurs semaines pour atteindre sa dureté finale. Cette cinétique étirée, on l’a vu, tient à la chimie radicalaire ; elle impose une discipline d’application étrangère aux finitions modernes.

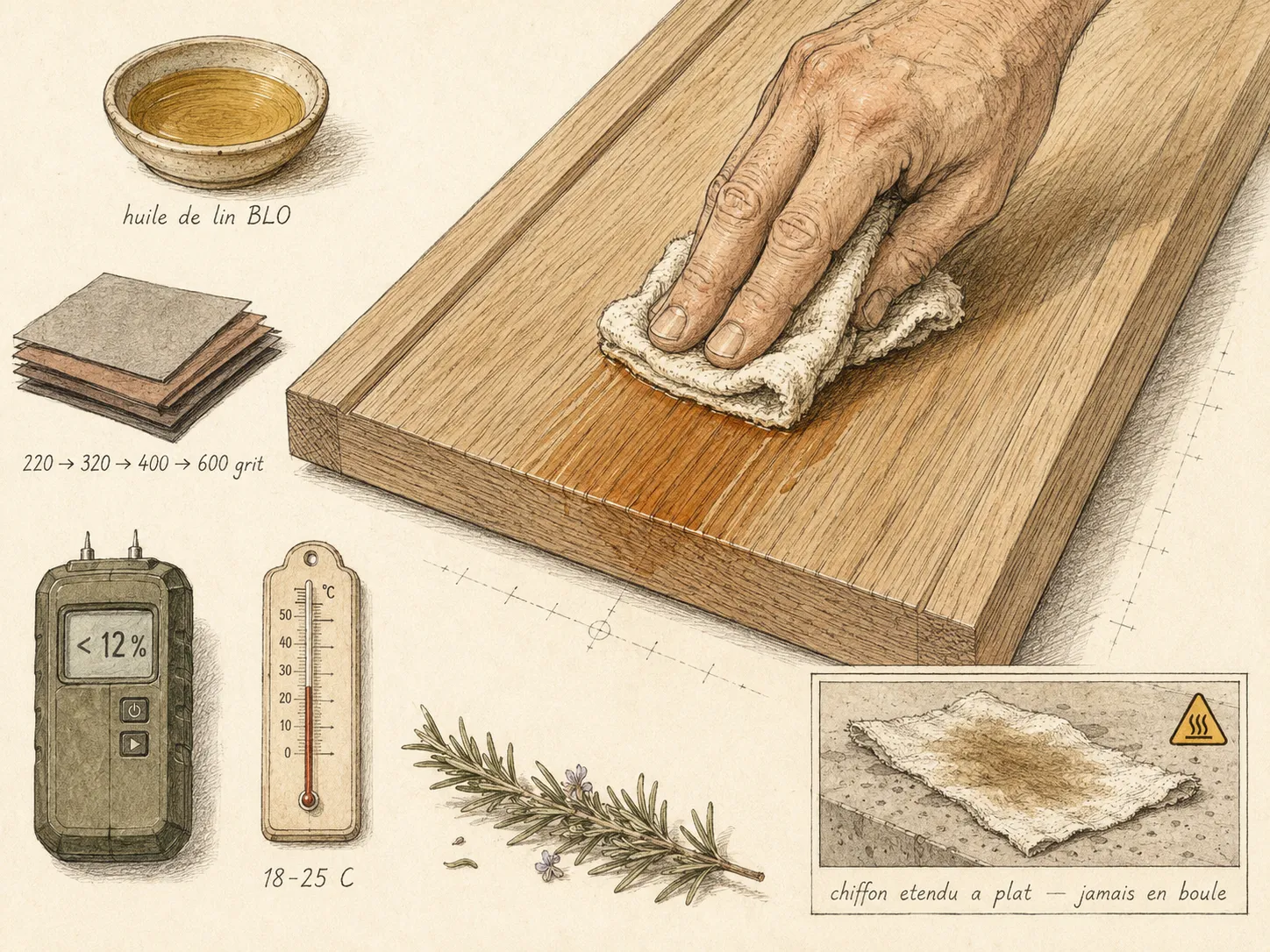

Avant toute application d’huile, le résultat final dépend en grande partie de l’état du support. Trois variables sont à contrôler : la propreté de la surface, l’humidité résiduelle du bois, et les conditions ambiantes de l’atelier.

Le bois doit être dépoussiéré, exempt de graisses, de résidus de colle ou d’anciennes finitions (cire, vernis) qui empêcheraient la pénétration de l’huile. Le ponçage progressif est l’étape clé : une progression courante en finition du bois suit les grains 220, 320, 400 puis 600 ; pour la finition à l’huile, on termine généralement vers 220-320 grit (au-delà, le bois est tellement lissé que l’huile pénètre moins). Le système de classification des grains est défini par plusieurs normes internationales de granulométrie des abrasifs : FEPA / ISO pour l’Europe (norme ISO 6344, notation P150, P220, etc.), CAMI pour les États-Unis, et JIS pour le Japon.

Après le ponçage final, un dépoussiérage minutieux est indispensable : aspirateur d’atelier, puis chiffon non pelucheux légèrement humidifié, puis attente du séchage complet de l’eau résiduelle (typiquement 1-2 heures à 20 °C). Toute particule de poussière laissée en surface se piégera dans le film d’huile en cours de séchage et créera un défaut visuel permanent (le film d’huile de lin polymérisé étant insoluble, ce défaut sera difficile à retirer sans reponcer).

L’huile de lin pénètre dans le bois par capillarité dans les pores et les rayons médullaires. Si le bois est trop humide, l’eau occupe ces espaces et bloque la pénétration ; de plus, l’eau peut interférer avec certaines étapes radicalaires de l’autoxydation. La règle généralement admise pour un bois d’intérieur en équilibre hygroscopique : humidité résiduelle inférieure à 12 %, mesurée à l’hygromètre à bois (capacitif ou résistif) appliqué sur plusieurs points de la pièce.

L’humidité d’équilibre du bois dépend des conditions ambiantes. Les référentiels de confort intérieur situent l’humidité relative de confort entre 40 et 60 % dans les locaux fermés (bureaux, appartement, maison) ; dans ces conditions, un bois sec stabilisé se trouve typiquement entre 8 et 12 % d’humidité résiduelle. Un bois fraîchement raboté ou stocké dans un local humide peut dépasser ces valeurs et doit être ré-acclimaté pendant plusieurs jours à plusieurs semaines avant huilage.

La cinétique de l’autoxydation suit la loi d’Arrhenius : la vitesse double approximativement pour chaque hausse de 10 °C. Les conditions favorables à un séchage propre et complet sont :

Trois outils sont couramment utilisés pour appliquer l’huile de lin sur le bois. Chacun a ses indications.

L’huile s’applique dans le sens du fil du bois, en mouvements longs et réguliers. Cette discipline a deux justifications : (a) elle facilite la pénétration de l’huile dans les pores qui s’ouvrent parallèlement au fil ; (b) elle évite les marques visibles d’application qui resteraient figées dans le film polymérisé.

L’erreur la plus courante consiste à surcharger en huile. L’huile de lin n’est pas un vernis qui se dépose en couche : elle doit pénétrer le bois. Une couche correcte est humide au passage du chiffon mais ne forme pas de flaque. Si l’huile s’accumule en flaques ou en gouttes après quelques minutes, c’est qu’il y en a trop : il faut alors essuyer l’excédent avec un chiffon propre 15 à 30 minutes après application. Le surplus laissé en surface ne séchera pas correctement et formera une croûte poisseuse plusieurs jours après — défaut très difficile à corriger sans reponçage.

Le nombre de couches dépend de la densité du bois et de l’aspect final recherché. 2 à 5 couches est la fourchette habituelle. Les bois denses et fermés (chêne, hêtre, frêne) absorbent moins : 2 à 3 couches suffisent souvent. Les bois tendres et poreux (pin, sapin, peuplier) absorbent davantage : 4 à 5 couches sont parfois nécessaires pour obtenir un aspect uniforme.

Entre chaque couche, un égrenage léger (un ponçage très doux qui se contente d’abraser la surface sans entamer le bois) est généralement recommandé pour casser les fibres redressées par l’huile et obtenir une finition plus douce. La progression typique :

Le choix de la forme d’huile détermine la cinétique de séchage, la dureté finale, et la durabilité de la finition. Les trois formes commerciales sont décrites en chimie dans notre article connexe sur l’oxydation de l’huile de lin ; nous résumons ici leurs implications pratiques.

L’huile crue est l’huile pressée des graines sans transformation post-extraction. L’huile crue est insuffisamment siccative pour être considérée comme une véritable huile siccative rapide. Sa siccativité native est insuffisante pour une finition rapide : séchage tactile en plusieurs jours, durcissement complet en plusieurs mois.

Caractéristiques pratiques :

La BLO est l’huile la plus couramment commercialisée pour la finition du bois. La BLO est une combinaison d’huile de lin crue, de stand oil et de siccatifs métalliques (catalyseurs accélérant le séchage) ; le chauffage modéré (typiquement 130-150 °C) sert principalement à dissoudre les siccatifs métalliques dans l’huile et à amorcer une pré-polymérisation contrôlée.

Caractéristiques pratiques :

Le stand oil est obtenu par traitement thermique de l’huile crue en l’absence d’oxygène. Il est produit par chauffage de l’huile de lin vers 250-300 °C pendant plusieurs jours en l’absence complète d’air.

Caractéristiques pratiques :

3.4. Tableau récapitulatif pratique

La compréhension chimique du séchage de l’huile de lin se traduit en pratique par trois phases distinctes, dont la durée varie selon la forme d’huile et les conditions ambiantes.

Pendant cette phase, la couche superficielle réticule grâce à l’oxygène atmosphérique directement accessible. Le film devient progressivement non poisseux au toucher. Pour la BLO, cette phase dure 12 à 24 h ; pour le stand oil, 24 à 48 h ; pour l’huile crue, 3 à 7 jours. Test pratique : passer le doigt délicatement sur la surface — il ne doit ni marquer le film ni laisser de trace d’huile sur la peau.

Pendant cette phase, la pièce doit être protégée de la poussière et idéalement ne pas être manipulée. Toute marque ou trace laissée pendant la phase 1 se fige dans le film polymérisé.

Le film n’est plus collant en surface mais reste tendre : il peut se marquer sous une pression localisée (ongle, coin de meuble, objet posé longtemps), et la résistance aux solvants et à l’usure est encore faible. C’est pendant cette phase que la diffusion de l’oxygène vers les couches profondes alimente la réticulation interne du film. Recommandation : éviter de poser des objets lourds, de poncer, ou d’utiliser intensivement la pièce.

Même lorsque l’huile paraît sèche au toucher, la polymérisation n’est pas totale, et une finition très fine peut demander plusieurs mois. Le durcissement complet — qui confère au film sa dureté finale, sa résistance à l’usure, son insensibilité aux solvants — peut donc s’étaler sur plusieurs semaines à plusieurs mois. En pratique, pour un usage domestique standard, considérer le film comme stabilisé à environ 3 à 4 semaines après la dernière couche est une approximation raisonnable ; pour une finition patrimoniale ou un usage extérieur, attendre plusieurs mois est préférable.

Récapitulatif des conditions qui accélèrent ou ralentissent les trois phases :

5. Sécurité incendie : les chiffons huilés et la combustion spontanée

DANGER : un chiffon imbibé d’huile de lin, replié sur lui-même, peut s’enflammer seul — l’autoxydation exothermique s’emballe quand la chaleur reste piégée dans le tas. Le mécanisme complet et le cadre réglementaire sont détaillés dans la leçon dédiée « Combustion spontanée des chiffons huilés » (/savoir-faire/securite-chimique-bois/combustion-spontanee-chiffons/).

Pour les chiffons utilisés pendant un chantier d’huile de lin :

Pour le cadre réglementaire français complet et les protocoles INRS, voir l’article dédié à la combustion spontanée des chiffons huilés. Pour les fiches toxicologiques INRS, consulter directement le site de l’INRS (https://www.inrs.fr/) et sa base FichTox.

Pendant l’application et les premières 48 heures de séchage, l’huile de lin libère des composés organiques volatils en quantité modeste (acides gras de chaîne courte, aldéhydes, cétones produits par la scission β des hydroperoxydes). Sans constituer un risque toxique aigu pour un usage occasionnel, ces composés justifient une ventilation modérée et continue de l’atelier : fenêtre entrouverte, porte intérieure ouverte, et — si possible — extracteur d’air mécanique modéré.

Cause : excès d’huile en surface non essuyé après application (l’huile en surplus ne dispose pas d’assez d’oxygène pour réticuler complètement). Correction : frotter la zone avec un chiffon imbibé d’alcool dénaturé (alcool à brûler) pour dissoudre la couche partiellement polymérisée ; si nécessaire, reponcer légèrement avec un grain fin (P320-P400) puis appliquer une nouvelle couche fine en respectant la règle du « humide au passage mais sans flaque ».

Cause : l’huile de lin polymérisée jaunit avec le temps, particulièrement en l’absence de lumière (phénomène attendu et bien documenté chez les conservateurs-restaurateurs ICOM-CC). Distinction : un jaunissement uniforme dans la masse du film est normal et inhérent à la chimie de l’huile de lin ; un jaunissement localisé avec auréoles ou taches peut indiquer une moisissure (humidité résiduelle trop élevée) — dans ce cas, consulter un professionnel. Prévention : pour les pièces sensibles au jaunissement (bois clairs, érable, frêne, hêtre), envisager le stand oil plutôt que la BLO.

Cause : ventilation insuffisante pendant les phases 1 et 2 du séchage ; les composés organiques volatils de l’autoxydation s’accumulent dans l’atmosphère confinée. Correction : aérer largement la pièce (toutes fenêtres ouvertes pendant plusieurs heures par jour pendant 7-15 jours). L’odeur diminue progressivement et disparaît typiquement en 2 à 4 semaines.

Cause : couches trop épaisses appliquées trop rapprochées dans le temps (la couche superficielle réticule avant que la couche profonde soit sèche — contrainte mécanique différentielle). Correction : reponcer la zone affectée et reprendre l’application en respectant les délais entre couches (12-24 h minimum pour la BLO ; plusieurs jours pour l’huile crue) et la règle des couches fines.

Toutes les sources citées dans cet article ont fait l’objet d’une vérification par requête HTTP au moment de la publication (26 mai 2026). Les liens étaient actifs et leur contenu confirmait les citations associées.
